Очистные сооружения производительностью 500 м3/сут

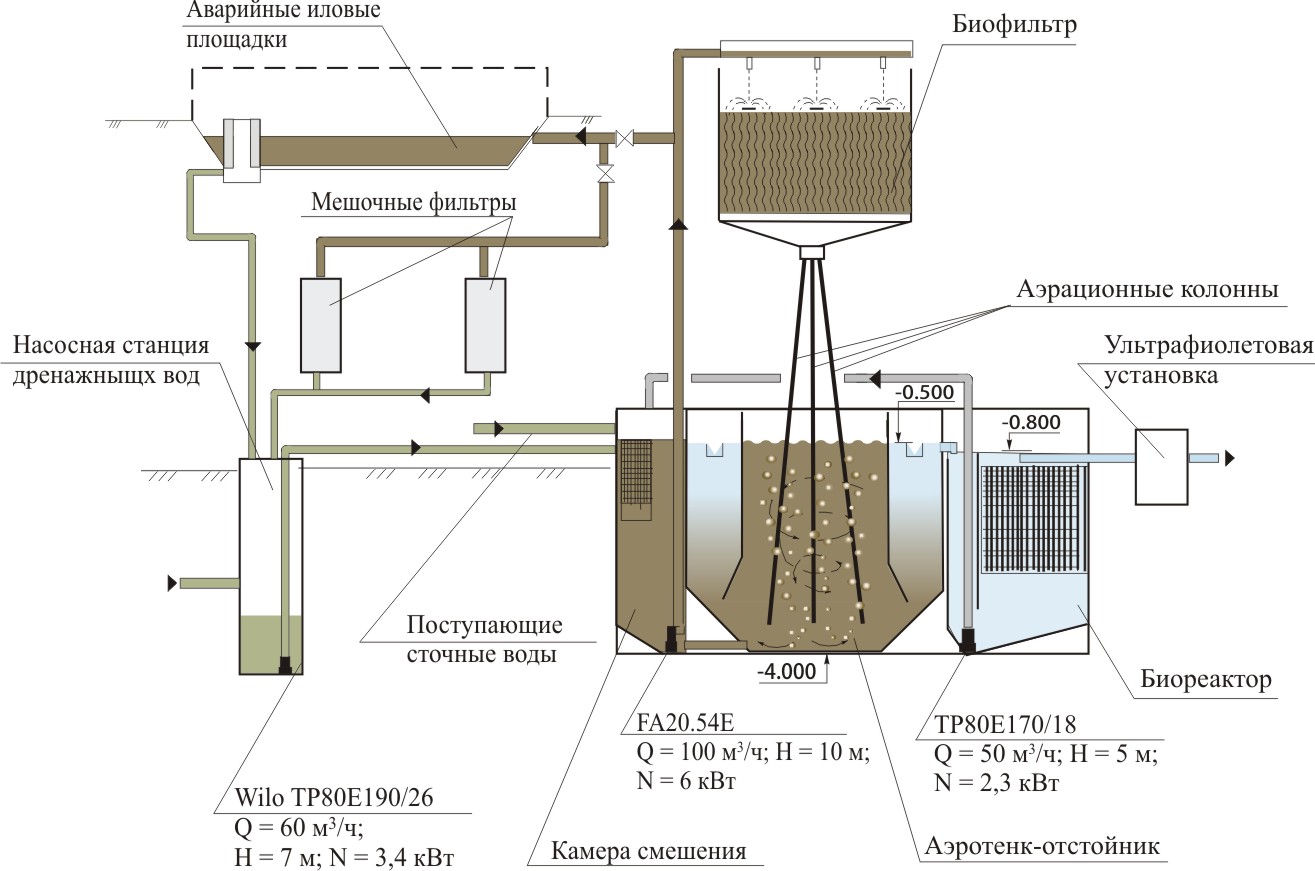

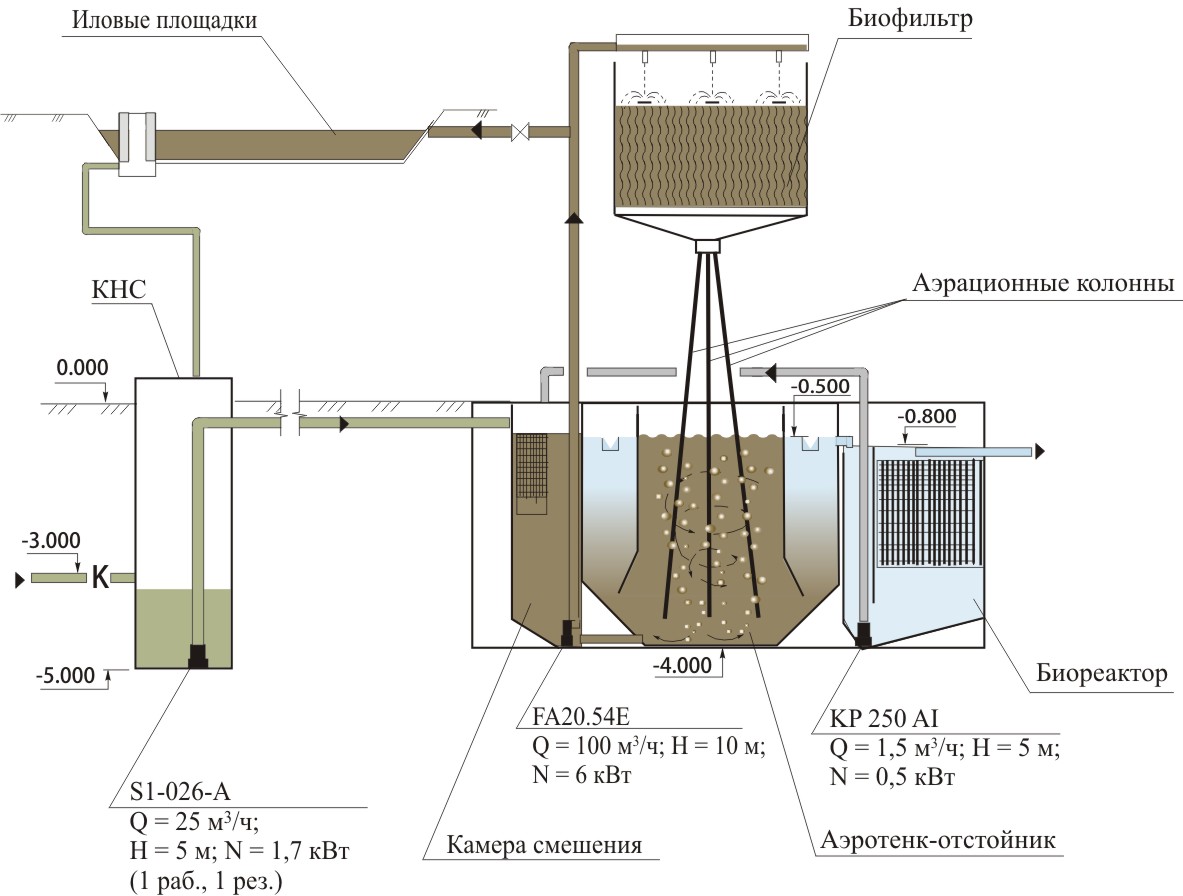

Технологическая схема очистки сточных вод
В состав очистных сооружений входят – первый вариант:
-канализационная насосная станция (КНС);
-блок основных сооружений (БОС) производительностью 500 м3/сут;
-иловые площадки или накопительная емкость.

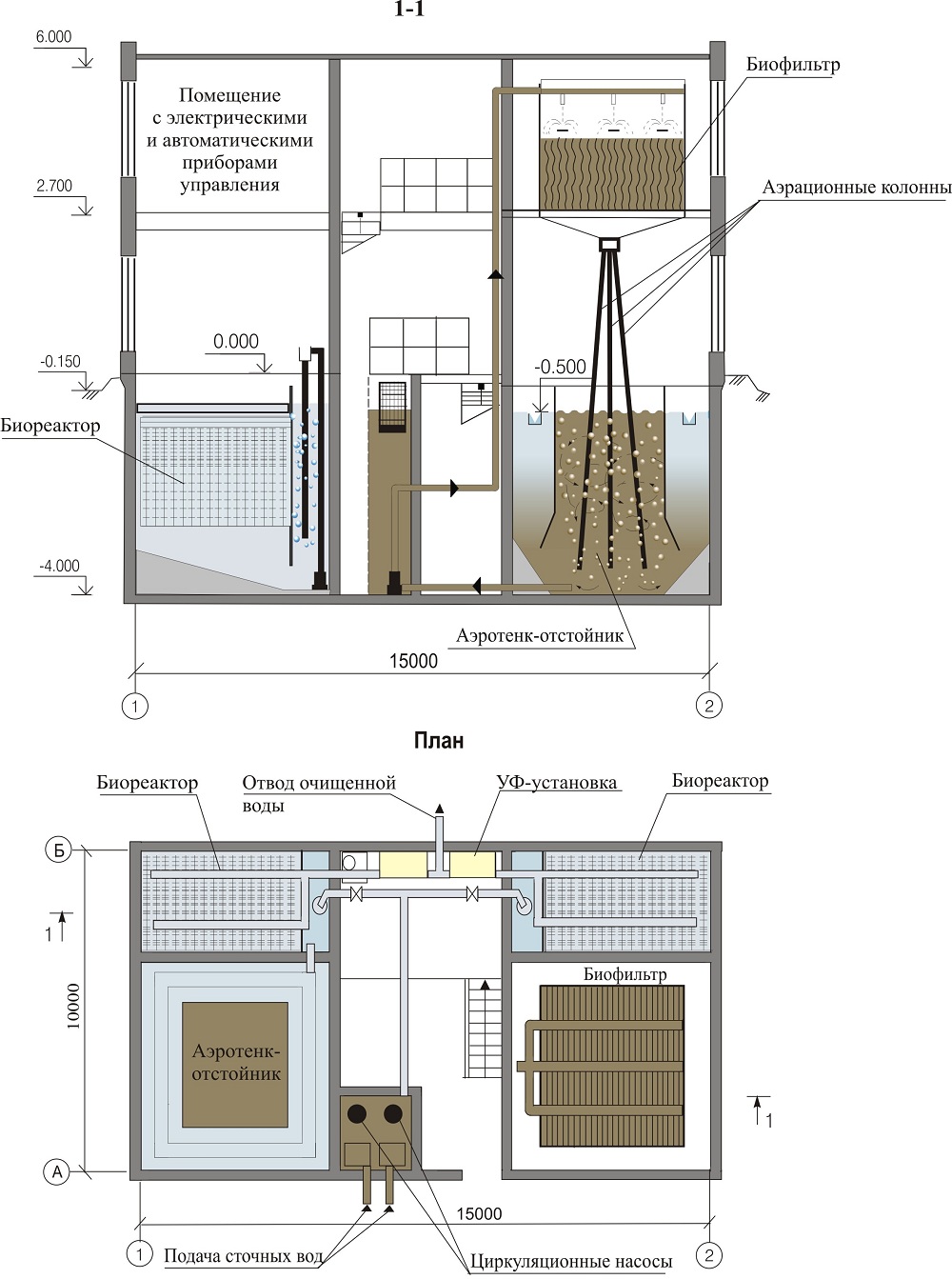

В блоке основных сооружений предусматриваются:
-комбинированные сооружения (КС) в составе: биофильтров, аэротенков-отстойников и камеры смешения с циркуляционными насосами;
-биореакторы доочистки;
-установка ультрафиолетового обеззараживания.
Сточные воды самотеком поступают в КНС, откуда насосами подаются в камеру смешения комбинированных сооружений. Для улавливания отбросов и песка в камере смешения устанавливается контейнер-песколовка. Задержанные отбросы и песок перегружаются в бак отбросов. В камере смешения сточные воды смешиваются с циркулирующей иловой смесью, поступающей из аэротенка-отстойника. Затем смесь подается циркуляционным насосом в систему орошения биофильтра, которая состоит из водораспределительных лотков со сливными патрубками и отражательными дисками. Падающие струи жидкости дробятся на дисках и орошают загрузку биофильтра. В биофильтре осуществляется сорбция и окисление основной массы органических загрязнений (60–70%). Прошедшая через биофильтр жидкость направляется сборным поддоном к аэрационным колоннам, в которых происходит засасывание воздуха (0,5-0,6 м3/м3), вследствие возникновения вихревых воронок. Аэрационными колоннами водовоздушная смесь распределяется по объему аэротенка. В аэротенке окисляется остальная часть органических загрязнений (30–40%) в режиме полного окисления. Вытесняемая из зоны аэрации иловая смесь поступает в зону отстаивания, где она разделяется. Часть ила уплотняется и через щель возвращается в зону аэрации. Другая часть ила вместе с транзитным расходом поднимается и образует взвешенный слой, задерживающий мелкие частицы загрязнений. Очищенная вода собирается водоотводящими лотками и направляется самотеком в биореакторы с загрузкой для доочистки сточных вод. Регенерация загрузки биореакторов производится периодически: путем поочередного опорожнения ёмкостей и промывки загрузки водой. Удаляемый осадок биореакторов направляется в камеру смешения. Из биореакторов очищенная вода самотеком поступает на установку УФ-обеззараживания. Избыточный активный ил сбрасывается на иловые площадки (при наличии санитарно-защитной зоны–150 м).
Величина санитарно-защитной зоны может быть снижена до 50 м. Но в этом случае БОС дополнительно оборудуется установкой для обеззараживания использованного воздуха, установкой для обезвоживания ила.
Избыточный активный ил механически обезвоживается в мешковой сушилке. Обезвоженный активный ил (80% влажности) вывозится на свалку или после дегельминтизации используется в качестве удобрения. Предусматривается устройство аварийных иловых площадок закрытого типа, выполненных в виде ж/б емкостей с обработкой выбрасываемого воздуха на УФ-установках.
Обоснование применения предлагаемой технологии
1. Для строительства очистных сооружений предлагается технология, прошедшая все этапы испытаний и рекомендованная к внедрению ГОССТРОЕМ РОССИИ (Протокол коллегии ГОССТРОЯ № 9 от 28.06.1989г.; Письмо Минстроя России № БЕ-23-184/28 от 11.03.1997г.).
2. Надежность технологического режима работы сооружений. При перерывах в работе комбинированных сооружений происходит быстрое восстановление активной микрофлоры в аэротенке за счет длительного сохранения жизнедеятельности биоценоза в биофильтре (двое суток и более), тогда как в обычных аэрационных сооружениях при перерывах в работе более 3-х часов восстановление активной микрофлоры происходит в течение 2–3 недель.
3. При комплектации БОС установкой для дезинфекции размеры санитарно-защитной зоны могут быть уменьшены до 50 м.
4. Надежность технологического режима работы позволяет сократить численность обслуживающего персонала до 2 человек.
5. Сокращение расхода электроэнергии. Потребляемая мощность очистных сооружений с пневматической системой аэрации составляет 15 кВт. в предлагаемых сооружениях составляет 6 кВт.
6. Выполнение комбинированных сооружений в закрытом исполнении и высокий коэффициент использования кислорода воздуха, за счет многократной циркуляции воздуха через биофильтр и аэротенк, обеспечивает сохранение, и даже повышение температуры обрабатываемой жидкости на 0,5–1 оС, тогда как в аэрационных сооружениях она падает в зимнее время на 4–9 оС, что приводит к уменьшению скорости биохимических процессов и, соответственно, к ухудшению качества очистки.

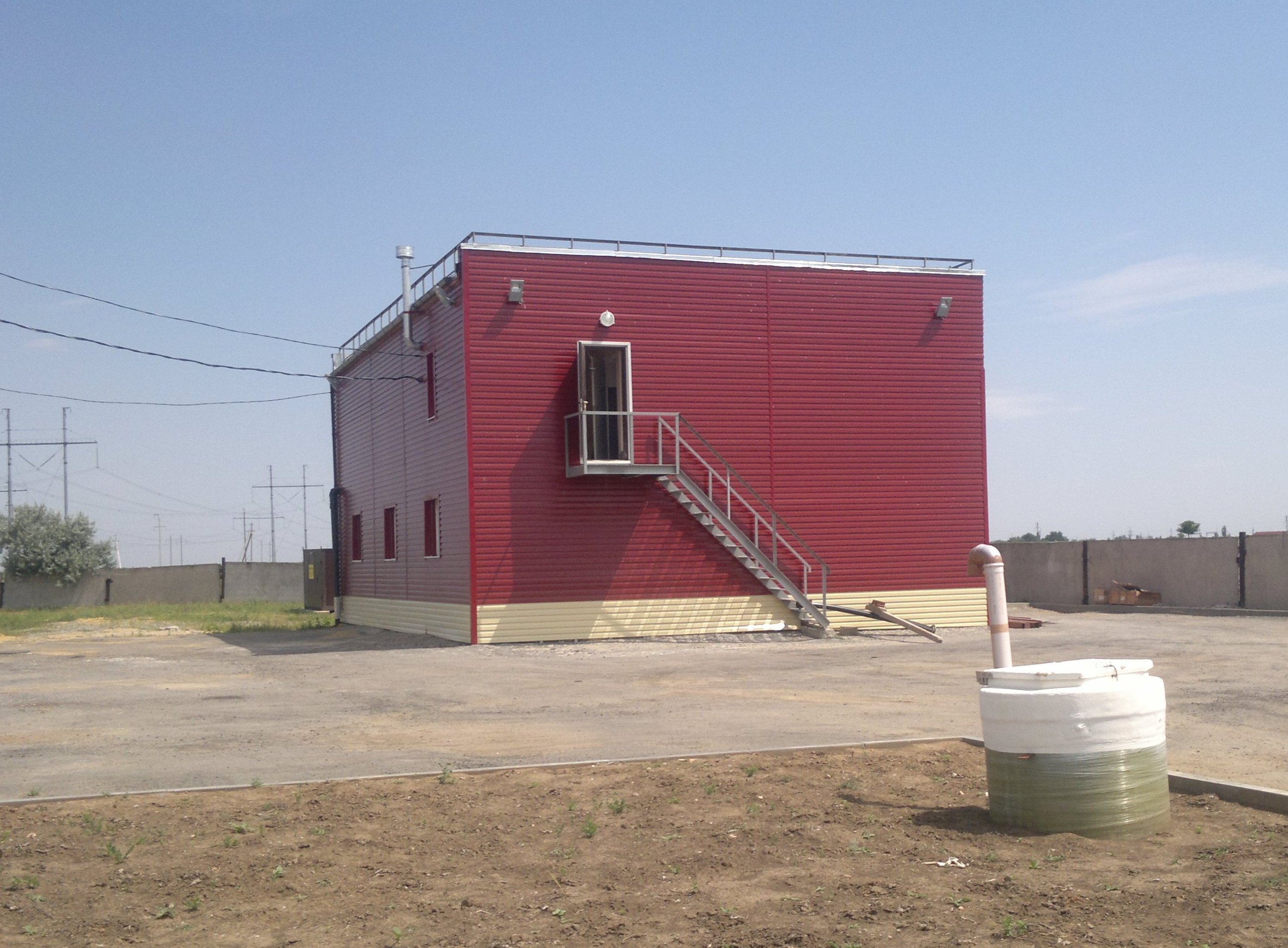

ОСК г. Пролетарска
