Очистные сооружения производительностью 30000 м3/сут
Схема очистки сточных вод
В составе очистных сооружений производительностью 30000 м3/сут предусматриваются:

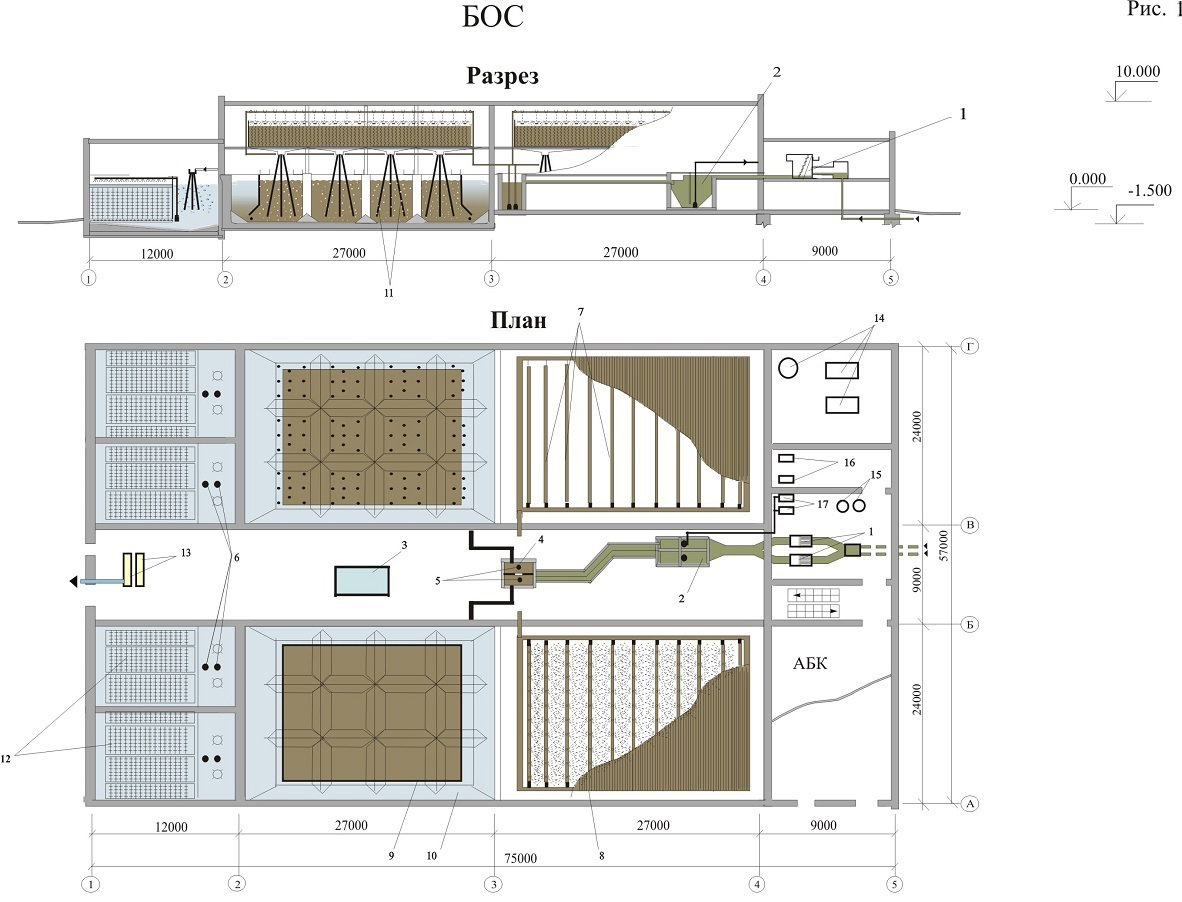

- Блок очистных сооружений Q = 30 тыс. м3/сут (рис. 1);
- Аварийные иловые площадки.
Хозяйственно-бытовые и производственные сточные воды по напорным трубопроводам подаются в приемные камеры БОС, затем направляются на ступенчатые решетки тонкой механической очистки РС-1000 (с фильтрующим прозором 4 мм). Задержанные отбросы гидравлическим пресс-транспортером направляются в бункер отбросов, которые затем вывозятся автотранспортом на свалку. Прошедшая через решетки сточная жидкость направляется в вертикальные песколовки. Оседающий песок насосами подается в сепаратор песка, где происходит осаждение песка и с помощью шнека песок отводится и сбрасывается в песковой бункер. Обезвоженный песок периодически вывозится на свалку. Далее сточные воды направляются в камеру смешения комбинированных сооружений (КС). КС выполняются из четырех секций, каждая из которых состоит из биофильтра с плоскостной загрузкой и аэротенка-отстойника. Секции КС объединяются в единое технологическое устройство общей камерой смешения, циркуляционными насосами и технологическими трубопроводами.
В камере смешения сточные воды смешиваются с циркулирующей иловой смесью, поступающей из аэротенков-отстойников. Из камеры смешения смесь забирается циркуляционным насосом и подается в системы орошения биофильтров, которые состоят из водораспределительных лотков со сливными патрубками и отражательными дисками. Падающие струи жидкости дробятся на дисках и орошают плоскостную загрузку биофильтров. В качестве загрузки могут использоваться листы волнистого асбестоцементного шифера. Листы (волны) устанавливаются перпендикулярно потоку стекающей жидкости. Расстояния между листами (по центру) – 30 мм исключают заиливание загрузки.
В биофильтрах осуществляется сорбция и окисление 60 – 70% органических загрязнений.
Прошедшая через биофильтры жидкость направляется сборными поддонами к аэрационным колоннам, в которых происходит засасывание воздуха (0,5 - 0,6 м3/м3), вследствие возникновения вихревых воронок. Аэрационными колоннами водовоздушная смесь распределяется по объёму аэротенков. Удары водовоздушных потоков о днище, всплытие пузырьков и движение газожидкостных потоков обеспечивают эффективное перемешивание аэрационных зон. Для исключения зон заиливания площадь плоской части днища сокращается с помощью валиков с углами наклона 45 – 60 градусов. Из зон аэрации иловая смесь поступает в зоны отстаивания, где она разделяется. Очищенная вода поступает в сборные лотки и отводится на дальнейшую обработку, а ил группируется в хлопья и возвращается в зоны аэрации. При этом в нижней части зон отстаивания образуется слой с повышенной концентрацией ила (взвешенный фильтр), который обеспечивает доочистку сточных вод и задержание мелких частиц загрязнений и всплывающих хлопков ила. В реакционных зонах аэротенков-отстойников производится окисление остальной части органических загрязнений 30 – 40%.
Биомасса (биопленка и активный ил) в комбинированных сооружениях работает в режиме полного окисления (при низкой скорости окисления и нагрузки на ил), что обеспечивает в КС развитый процесс нитрификации. Активный ил обладает высокой минерализацией (зольность 35%) и имеет низкое удельное сопротивление (33…45)х10-10 см/г.
Далее вода поступает на доочистку в аэробные биореакторы, состоящие из камер аэрации и реакторов с искусственной загрузкой. В камерах аэрации вода насыщается с помощью водоструйной аэрации кислородом воздуха, необходимым для процессов доочистки воды и соблюдения требований сброса в водоём (4 мг/л). Для снижения концентраций фосфора до 0,2 мг/л в приемные камеры водоструйных аэраторов может вводиться раствор Al2(SO4)3.
Аэрация и перемешивание воды в камерах осуществляется при помощи циркуляционных насосов и аэрационных колонн. Этими же насосами производится отвод осадка.
Далее очищенная вода самотеком направляется в установки ультрафиолетового обеззараживания.
Обезвоживание избыточного ила рекомендуется производить на фильтр-прессах.
Для сокращения зоны санитарной защиты от площадки очистных сооружений в БОС устанавливается установка для обработки использованного воздуха, и аварийные иловые площадки снабжаются перекрытием.
Предусматриваются воздуховоды от аварийных площадок к установке для обработки воздуха.
Технико-экономические показатели
Производительность очистных сооружений – 30000 м3/сут
Численность обслуживающего персонала – 21 чел.
Площадь очистных сооружений – 1 га.
Зона санитарной охраны – до 100 м.
Потребная мощность электроэнергии составляет – 330 кВт.
