Комбинированные сооружения производительностью 3 – 10 м3/сут

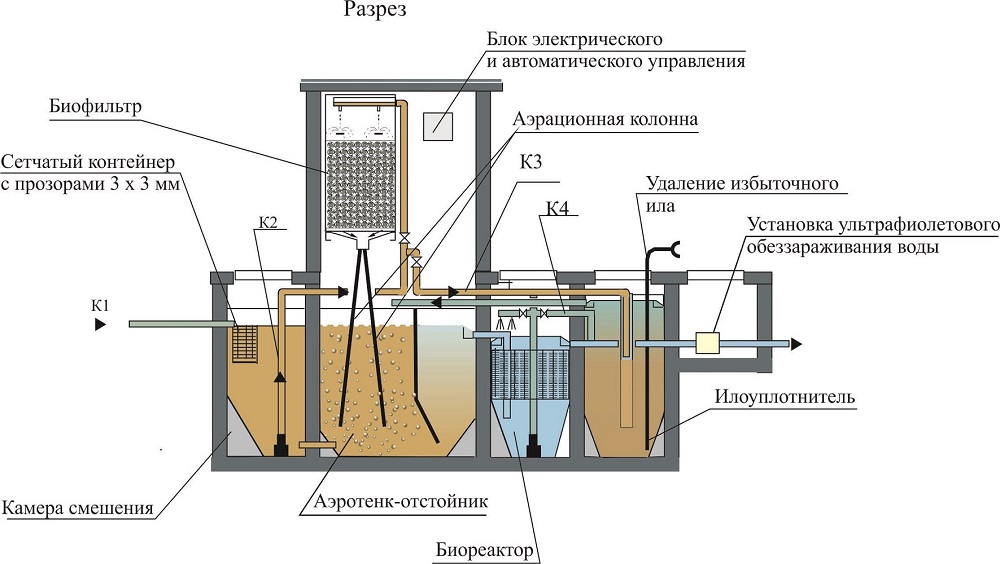

Разрез установки, которая может обеспечить очистку 5 – 7 м3/сут. хозяйственно-бытовых сточных вод с содержанием органических загрязнений по БПК5 от 100 до 300 мг/дм3 и взвешенных веществ от 100 до 400 мг/дм3, представлен на рис.
Рис. Разрез КС
Сточные воды (К1) поступают в камеру смешения комбинированных сооружений. Для улавливания отбросов и песка в камере смешения устанавливают сетчатый контейнер-песколовку. Задержанные отбросы и песок перегружают в бак отбросов. В камере смешения сточные воды смешиваются с циркулирующей иловой смесью, поступающей из аэротенка-отстойника. Затем смесь подают циркуляционным насосом по трубопроводу К2 в систему орошения биофильтра, которая состоит из водораспределительных лотков со сливными патрубками и отражательными дисками. Падающие струи жидкости дробятся на дисках и орошают загрузку биофильтра. Элементы загрузки представляют собой керамические шары с углублениями, оси которых сходятся в центре шаров. Прошедшая через биофильтр жидкость направляется сборным поддоном к аэрационной колонне, в которой происходит засасывание воздуха (0,5 – 0,6 м3/м3), вследствие возникновения вихревой воронки. При движении газожидкостных потоков происходит эффективное перемешивание содержимого аэротенка. Вытесняемая из зоны аэрации иловая смесь поступает в зону отстаивания, в которой происходит седиментация ила. Часть ила уплотняется и через щель в стенке разделяющей зону аэрации и зону отстаивания возвращается в зону аэрации. Другая часть ила, вместе с транзитным расходом поднимается и образует взвешенный слой в нижней части отстойной зоны. Очищенная вода далее направляется в биореактор доочистки с искусственной ершовой загрузкой. Загрузка биореактора обеспечивает снижение органических загрязнений по БПКполн до 3 – 5 мг/дм3, в ней также задерживаются всплывающие хлопья ила, в результате концентрация взвешенных веществ на выходе из биореактора составляет 3 – 7 мг/дм3. Осветленная вода, прошедшая через загрузку, собирается водоотводящим лотком и отводится на установку ультрафиолетового обеззараживания.
Регенерация загрузки производится периодически следующим образом: включается насос, производится откачка части очищенной воды по трубопроводу К4 (до низа ершовой загрузки) на сброс, затем задвижку на трубопроводе К4 закрывают и открывают задвижку на оросительном трубопроводе, промывают ершовую загрузку в течение 10 мин, затем эту задвижку закрывают, открывают задвижку на трубопроводе К3 и производят полную откачку воды в илонакопитель.
Удаление избыточного ила осуществляется следующим образом: выключают на 15 минут циркуляционный насос, открывают задвижку на трубопроводе К3, на ответвлении ведущем в илонакопитель, затем включают насос и часть уплотненного ила сбрасывается в илонакопитель. Затем вышеуказанная задвижка закрывается. Отстоенная вода из илонакопителя перепускается в аэротенк-отстойник. Избыточный ил из илонакопителя периодически вывозится спецавтотранспортом в места захоронения, согласованные с СЭС (или на ближайшие ОСК).

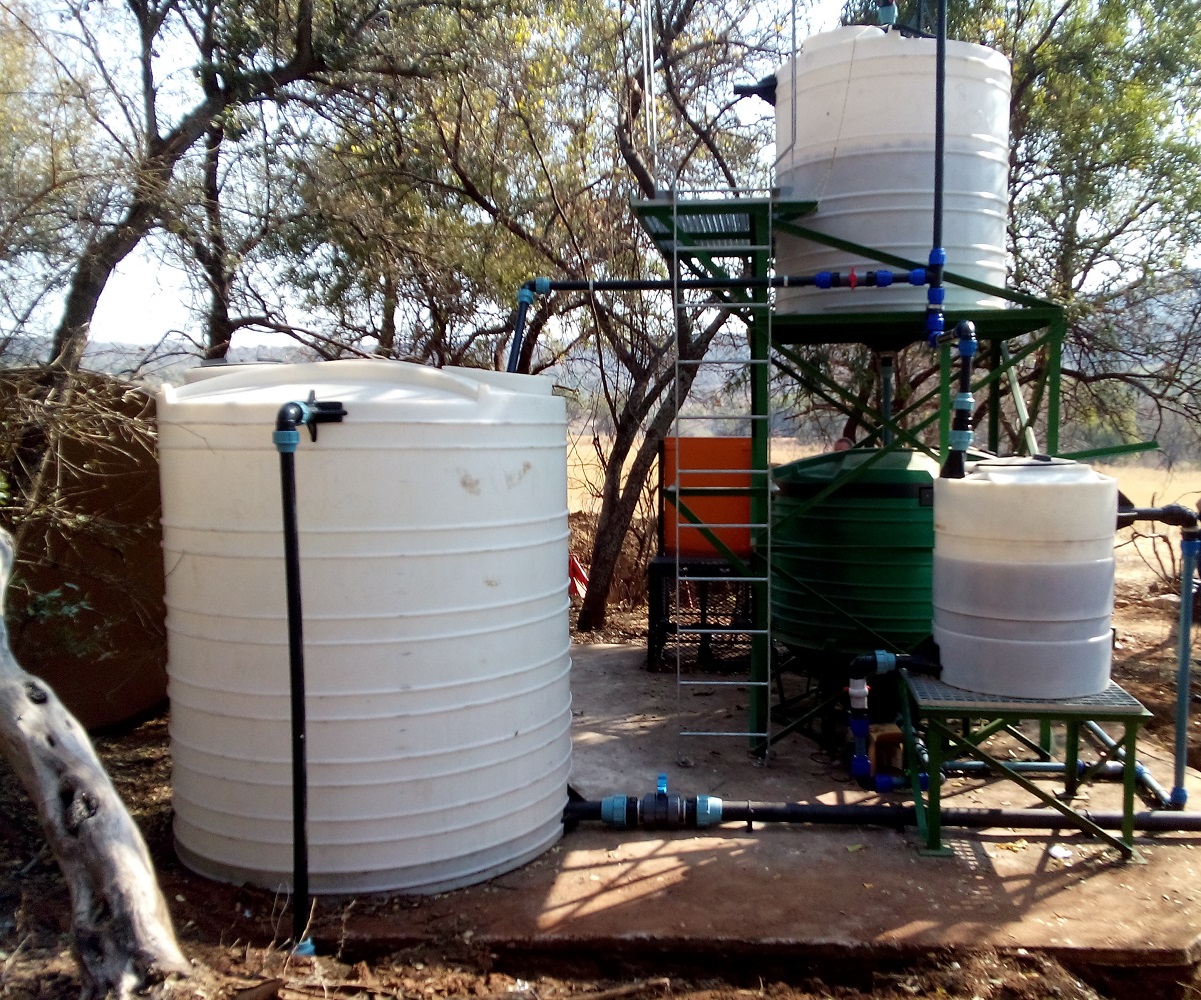

В теплых климатических районах установки производительностью 3 – 5 м3/сут. могут изготавливаться из готовых пластиковых баков. Пример решения для отеля Кутаба (ЮАР) см. на фото 1.
Фото 1

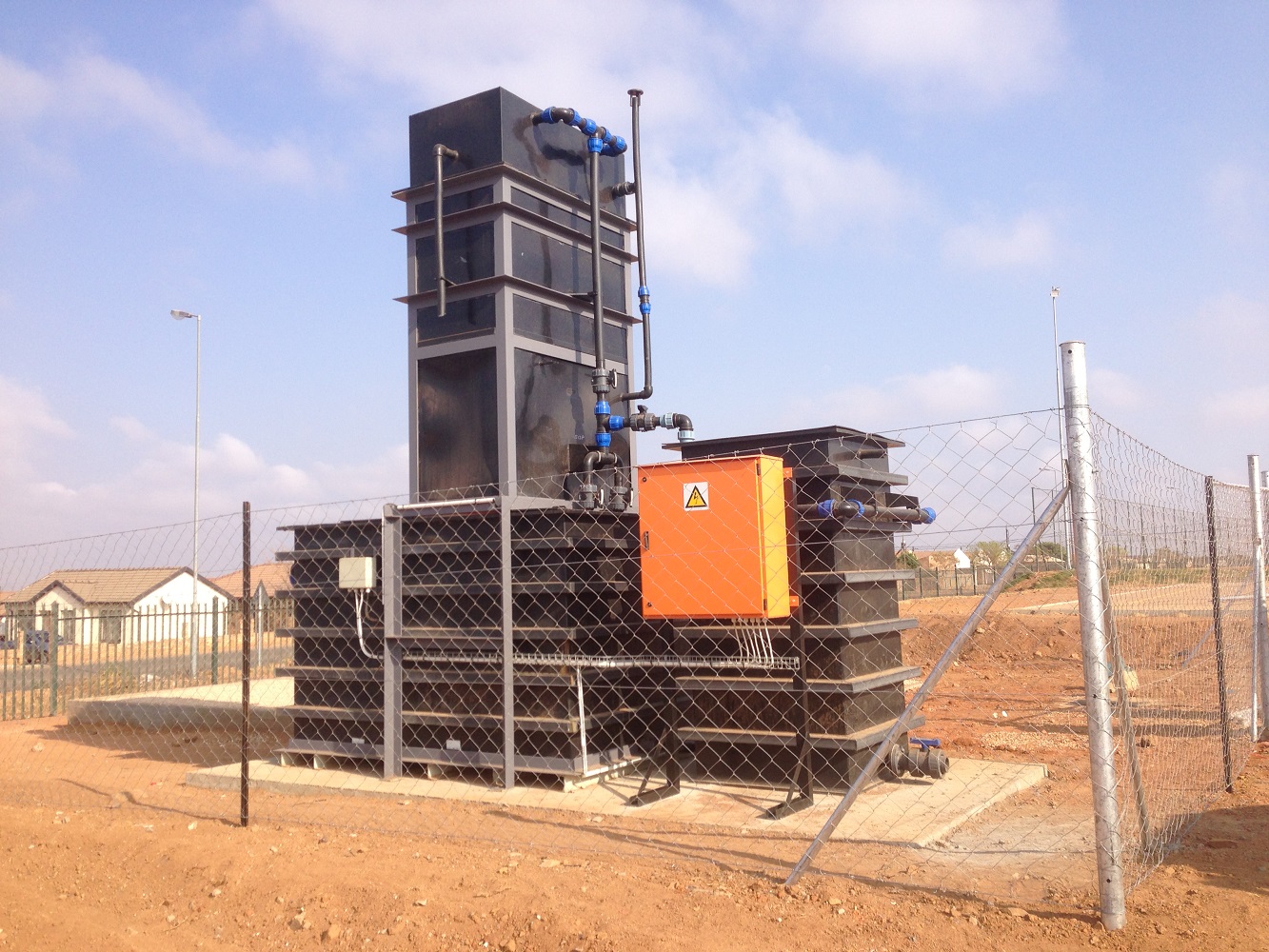

Пример решения установки для школы в Шашангуве (ЮАР) производительностью 8 – 10 м3/сут. представлен на фото 2.
Фото 2

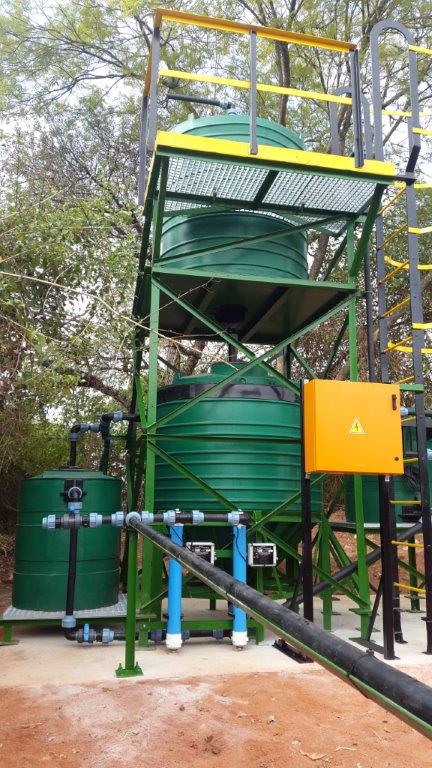

Фото 3. Фото установки для отеля в ЮАР
