Очистные сооружения производительностью 25000 м³/сут

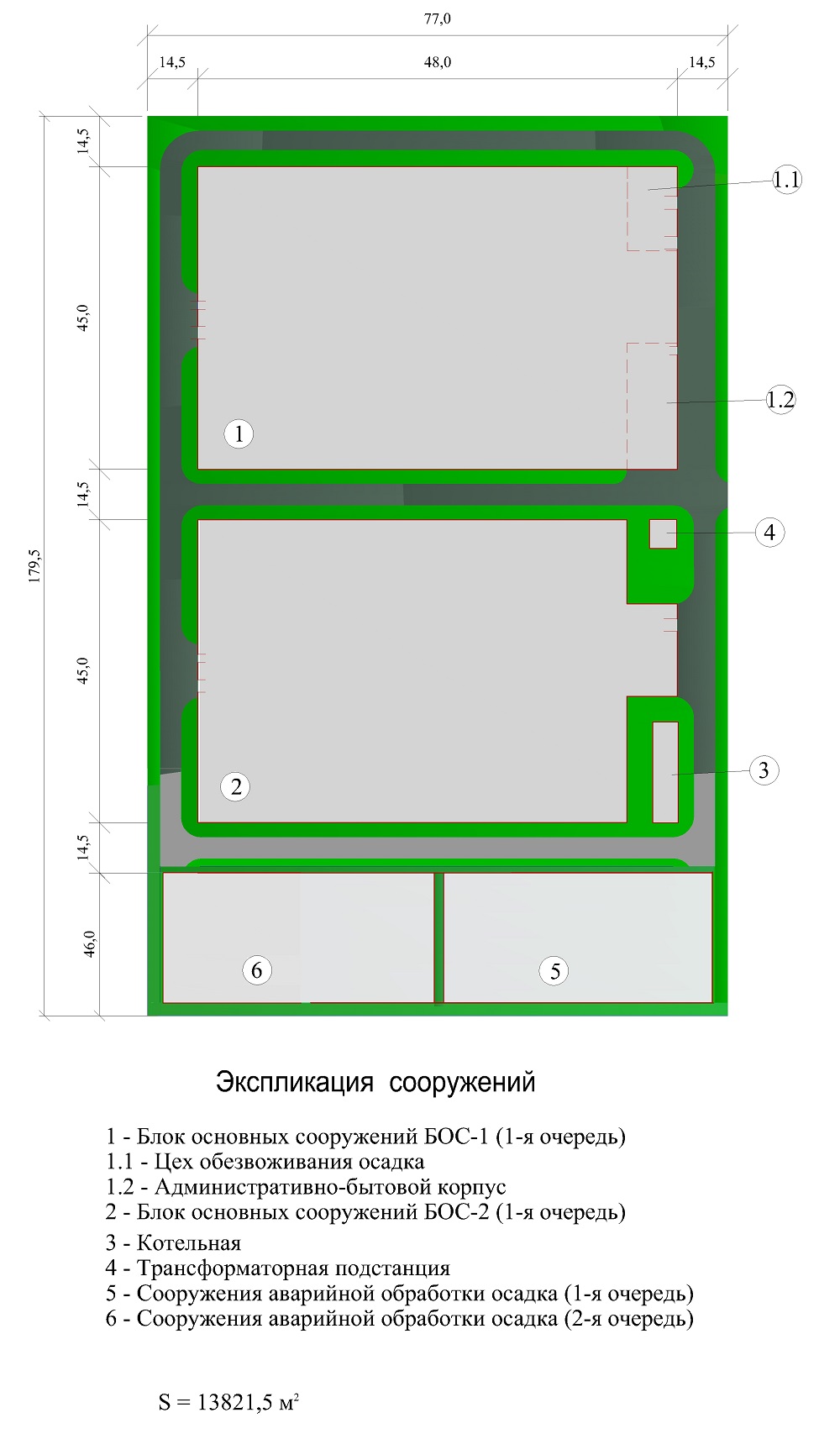

    В составе очистных сооружений производительностью 25000 м³/сут предусматриваются (рис. 1):
    - Блок очистных сооружений БОС-1 производительностью 12,5 тыс. м³/сут. (48 х 45 м). Блок состоит из четырех секций (рис. 2), которые могут работать автономно.
    - БОС-2 также производительностью 12,5 тыс. м³/сут. (48 х 45 м).
    - Аварийные иловые площадки.
    - Котельная.
    - Насосная станция дренажных вод.

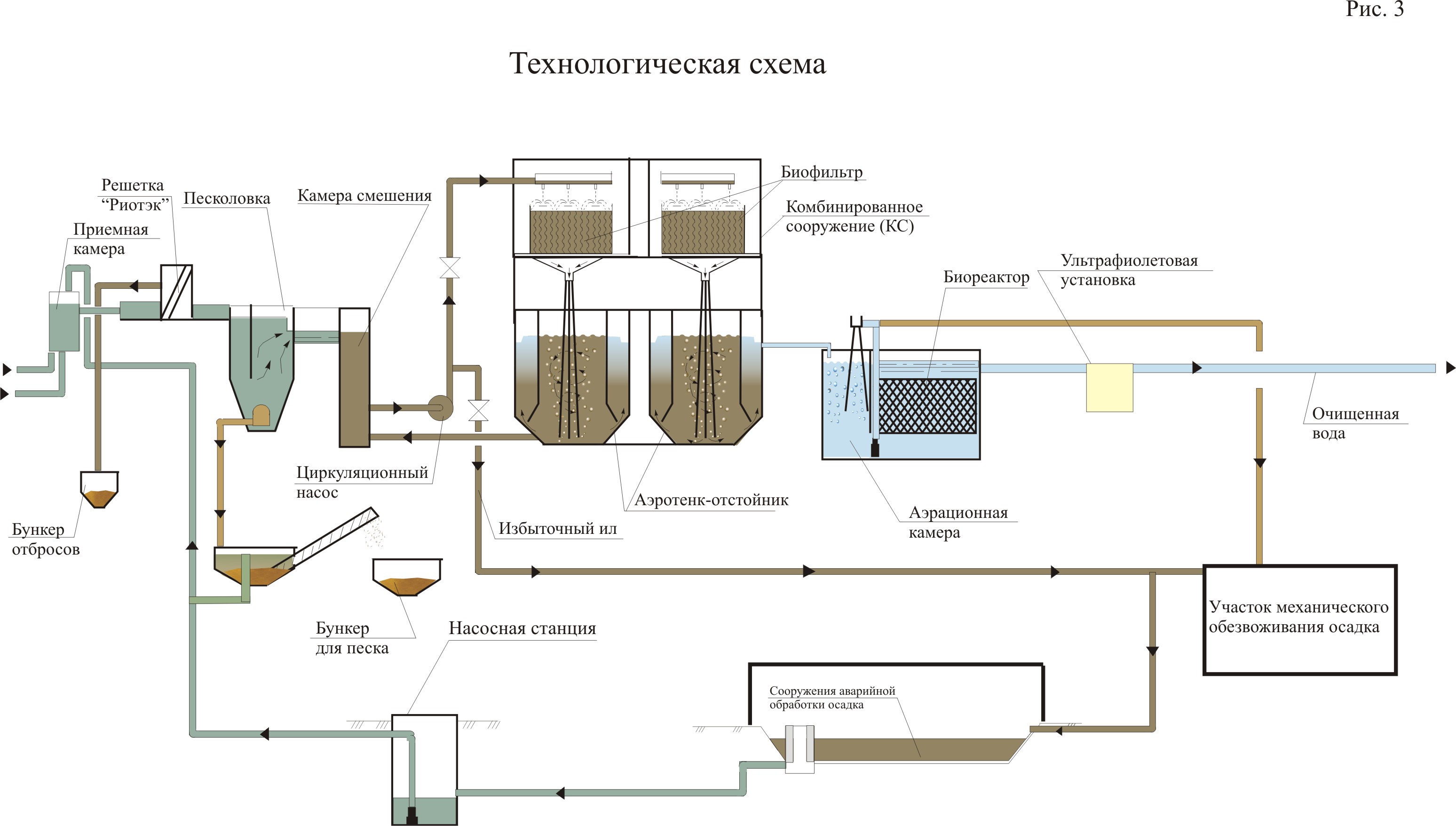

   Сточные воды по трубопроводу подаются в приемную камеру блока очистных сооружений канализации, затем направляются на ступенчатые решетки тонкой механической очистки РС-1000 (с фильтрующим прозором 3 мм). Задержанные отбросы ленточным транспортером направляются в накопительный бак. Отбросы вывозятся автотранспортом на свалку. Прошедшая через решетки сточная вода направляется в вертикальную песколовку. Песковая пульпа из песколовки при помощи гидроэлеватора подается на обезвоживание в песковый бункер. Обезвоженный песок периодически вывозится на свалку. Далее сточные воды направляются в камеру смешения комбинированных сооружений (КС). КС выполняются из четырех секций, каждая из которых состоит из биофильтра с плоскостной загрузкой и аэротенка-отстойника. Секции КС объединяются в единое технологическое устройство общей камерой смешения, циркуляционными насосами и технологическими трубопроводами.
    В камере смешения сточные воды смешиваются с циркулирующей иловой жидкостью, поступающей из аэротенков-отстойников. Из камеры смешения смесь забирается циркуляционным насосом и подается в системы орошения биофильтров, которые состоят из водораспределительных лотков со сливными патрубками и отражательными дисками. Падающие струи жидкости дробятся на дисках и орошают плоскостную загрузку биофильтров. Прошедшая через биофильтры жидкость направляется сборными поддонами к аэрационным колоннам, в которых происходит засасывание воздуха (0,5 - 0,6 м³/м³), вследствие возникновения вихревых воронок. Аэрационными колоннами водовоздушная смесь распределяется по объёму аэротенков. Удары водовоздушных потоков о днище, всплытие пузырьков и движение газожидкостных потоков обеспечивают эффективное перемешивание аэрационных зон. Из зон аэрации иловая смесь поступает в зоны отстаивания, где она разделяется. Очищенная вода поступает в сборные лотки и отводится на дальнейшую обработку, а ил группируется в хлопья и возвращается в зоны аэрации.

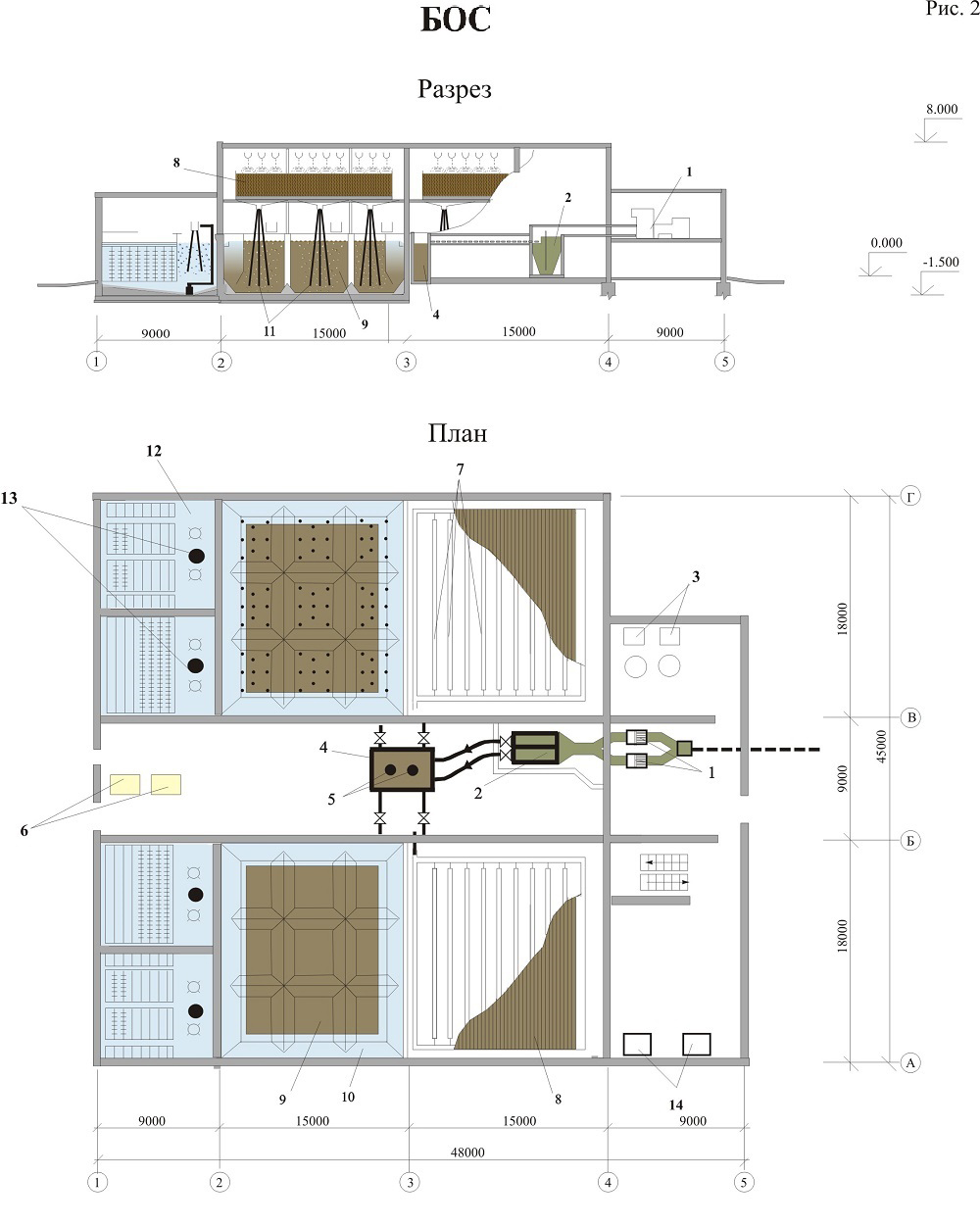

1 - решетка тонкой механической очистки РС-500; 2 - песколовка; 3 - сепараторы песка; 4 - камера смешения; 5 - циркуляционный насос КС; 6 - установка УФ-обеззараживания воды; 7 - система орошения; 8 - загрузка биофильтров; 9 - аэрационная зона; 10 - отстойная зона; 11 - аэрационные колонны; 12 -биореактор доочистки; 13 - циркуляционные насосы биореакторов; 14 - пресс-фильтры.

    Биомасса (биопленка и активный ил) в комбинированных сооружениях работает в режиме полного окисления (при низкой скорости окисления и нагрузки на ил), что обеспечивает в КС развитый процесс нитрификации. Активный ил обладает высокой минерализацией (зольность 35%) и имеет низкое удельное сопротивление (33…45)х10^-10 см/г.
    Далее вода поступает на доочистку в аэробные биореакторы, состоящие из камер аэрации и реакторов с искусственной загрузкой. В камерах аэрации вода насыщается кислородом воздуха, необходимым для процессов доочистки воды и соблюдения требований сброса в водоём. Аэрация воды в камере осуществляется при помощи циркуляционного насоса и аэрационных колонн.
    Из камер аэрации вода поступает в реакторы с искусственной загрузкой. Биомасса, образующаяся на искусственной загрузке, служит для доочистки вод от органических, азотных и механических загрязнений.

    Характеристика остаточных загрязнений в очищенной сточной воде составит:
    Взвешенные вещества – 5 - 7 мг/л.
    БПКп – 3 - 5 мг/л
    Азот аммонийный – 2 мг/л
    Азот нитратов – 7 мг/л
    Азот нитритов, – 0,1 мг/л
    Фосфаты (по Р) – 1 мг/л

    Далее очищенная вода самотеком направляется в установки ультрафиолетового обеззараживания и затем направляется через выпуск в водоем.

    Обезвоживание избыточного ила предусматривается на установках с ленточным пресс-фильтром. Образующийся в процессе обезвоживания кек (влажностью 70 – 80%) вывозится автотранспортом на с/х поля для удобрения.
    Сооружения для аварийной обработки осадка выполняются в виде подземных ж/б емкостей с эффективными дренажными устройствами (авт. свид. № 729438), системой вентиляции. В избыточный ил, подаваемый в сооружения обработки осадка, дозируется раствор катионного флокулянта (ВПК-402, АК-636Р или др.) для интенсификации процесса обезвоживания.

    Технико-экономические показатели
    Производительность очистных сооружений – 25000 м³/сут.
    Площадь очистных сооружений – 1,38 га.
    Потребная мощность электроэнергии на технологические нужды составляет – 288 кВт.
